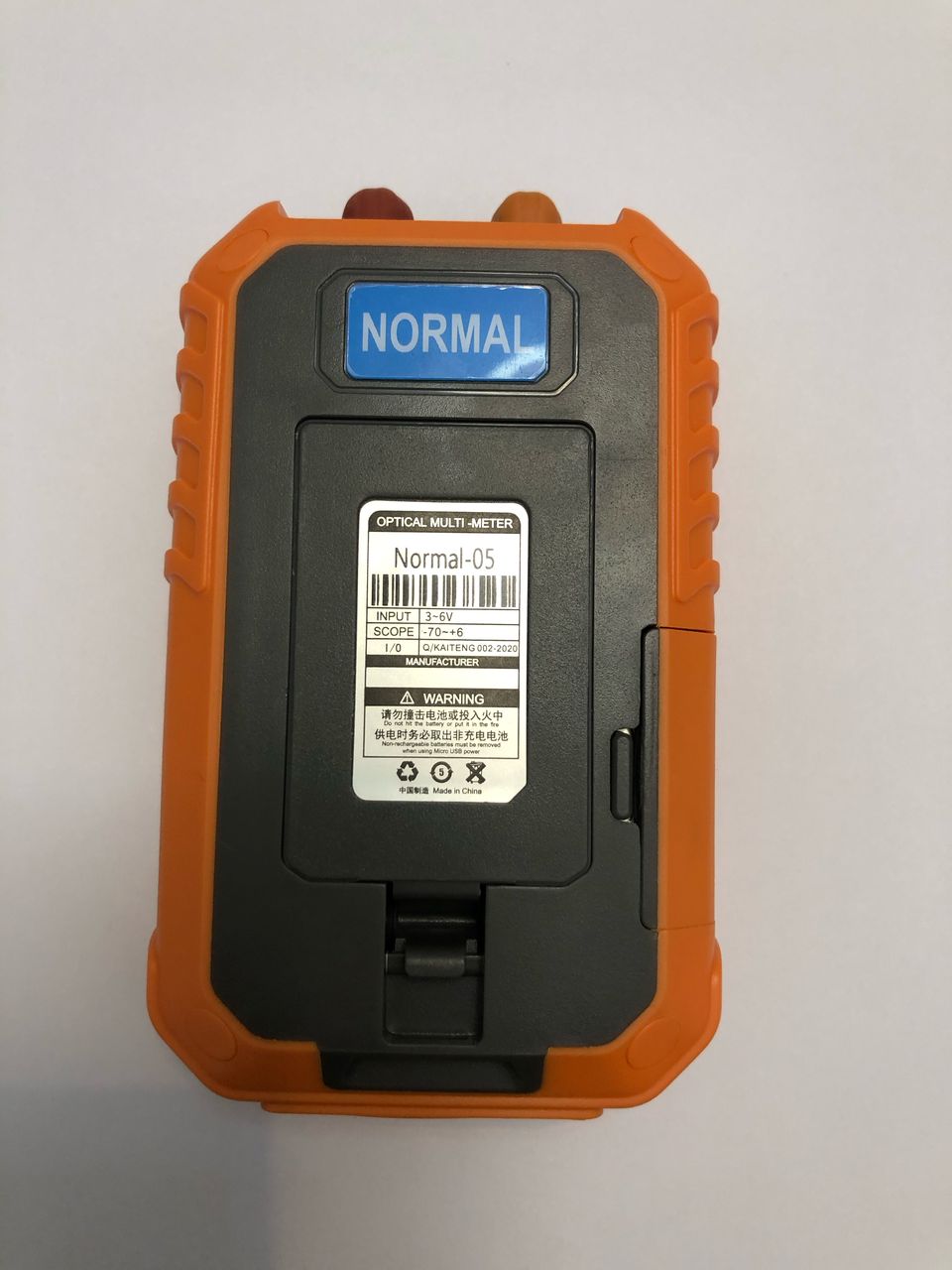

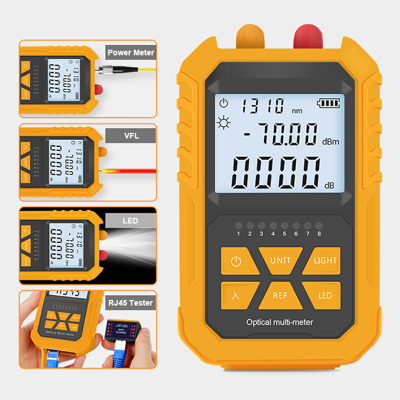

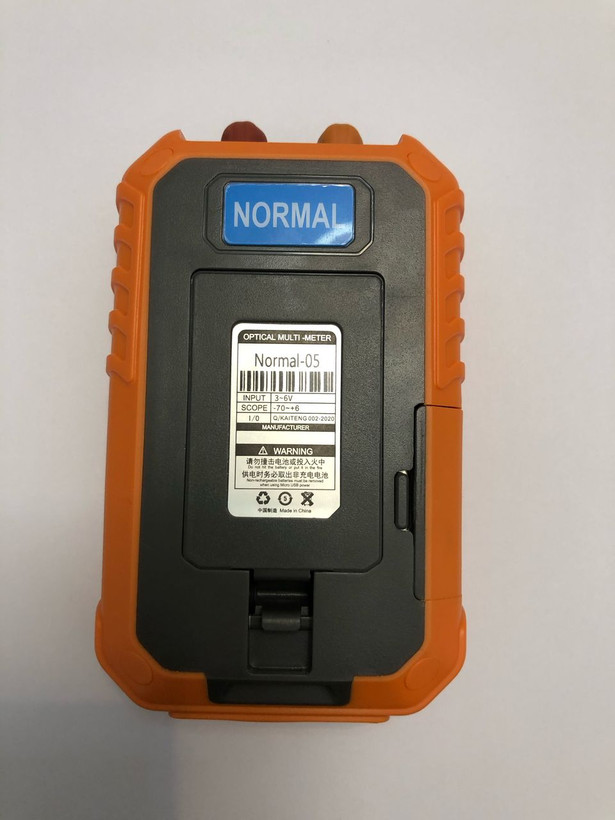

پاورمتر فیبر نوری مدل NORMAL-05

پاورمتر فیبرنوری مدل NORMAL-05

پاورمتر فیبر نوری (Optical Power Meter) یا OPM، دستگاهی است که برای اندازه‌گیری توان (قدرت) سیگنال نوری در یک کابل فیبر نوری استفاده می‌شود. این دستگاه‌ها برای نصب، تست و نگهداری سیستم‌های فیبر نوری ضروری هستند و توان نوری را در واحدهایی مانند dBm یا میکرووات نمایش می‌دهند. برخی از ویژگی‌های این پاورمتر ممکن است شامل موارد زیر باشد:
محدوده اندازه‌گیری وسیع:
معمولاً قادر به اندازه‌گیری توان در محدوده وسیعی از دسی‌بل میلی‌وات (dBm) است.
دقت بالا:
دارای دقت بالایی در اندازه‌گیری توان نوری است.
قابلیت کالیبراسیون:
امکان کالیبره کردن دستگاه برای اطمینان از دقت اندازه‌گیری در طول زمان وجود دارد.
رابط کاربری ساده:
معمولاً دارای یک رابط کاربری ساده و آسان برای استفاده است.
قابلیت ذخیره داده:
امکان ذخیره نتایج اندازه‌گیری برای بررسی‌های بعدی وجود دارد.
ابعاد کوچک و قابل حمل:
معمولاً ابعاد کوچکی دارد و به راحتی قابل حمل است.
پشتیبانی از انواع کانکتورها:
معمولاً از انواع کانکتورهای فیبر نوری رایج پشتیبانی می‌کند.
دارای نور پس‌زمینه:
برای استفاده در محیط‌های کم‌نور.
قابلیت تنظیم واحد اندازه‌گیری:
امکان انتخاب واحد اندازه‌گیری (dBm، mW، و غیره) وجود دارد.
قیمت مناسب:
نسبت به سایر پاورمترها، ممکن است قیمت مناسب‌تری داشته باشد.

کاربردهای پاورمتر فیبرنوری :
نصب و راه‌اندازی:
برای اطمینان از اینکه سیگنال نوری در سطح مناسبی قرار دارد و اتصالات به درستی انجام شده‌اند.
عیب‌یابی:
برای شناسایی نقاط ضعف یا خرابی در شبکه فیبر نوری و تعیین میزان افت سیگنال.
نگهداری:
برای نظارت بر عملکرد شبکه و اطمینان از اینکه سیگنال‌ها در محدوده مجاز هستند.
تست تجهیزات:
برای بررسی عملکرد تجهیزات نوری و اطمینان از اینکه به درستی کار می‌کنند.

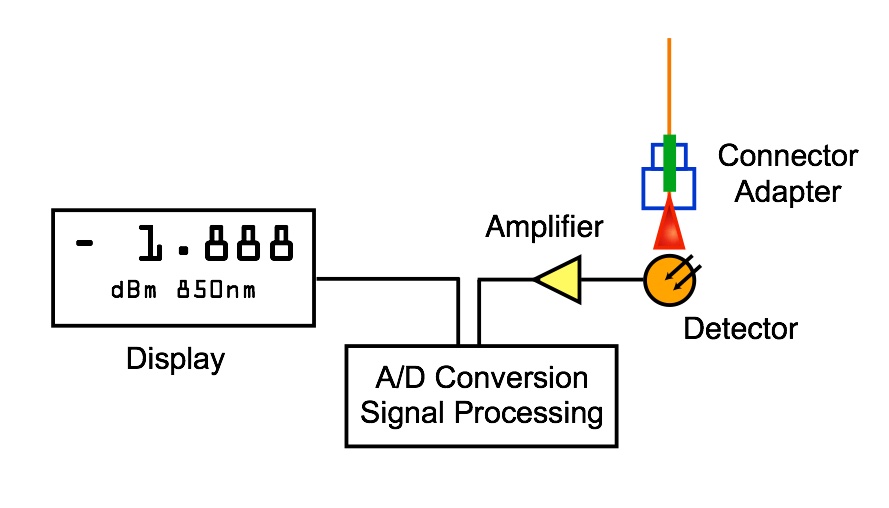

اجزای اصلی پاورمتر فیبر نوری:
سنسور کالیبره‌شده:
وظیفه تبدیل نور به سیگنال الکتریکی را بر عهده دارد.
مدار تقویت‌کننده:
سیگنال الکتریکی را تقویت می‌کند تا اندازه‌گیری دقیق‌تری انجام شود.
نمایشگر:
میزان توان نوری را به صورت دیجیتالی نمایش می‌دهد.


انواع پاورمترها پاورمتر فیبر نوری:
تک کاناله:
قابلیت اندازه‌گیری توان در یک طول موج خاص را دارند.
چند کاناله:
قابلیت اندازه‌گیری توان در چندین طول موج مختلف را دارند.
دستی:
کوچک و قابل حمل برای استفاده در محل.
رومیزی:
بزرگتر و قدرتمندتر برای استفاده در آزمایشگاه.

پاورمترهای فیبر نوری در انواع مختلفی موجود هستند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. این دستگاه‌ها بر اساس ساختار و نیازهای مختلف دسته‌بندی می‌شوند.

انواع پاورمترهای فیبر نوری:
پاورمتر دستی (Handheld OPM):
این نوع پاورمترها سبک و قابل حمل هستند و برای تکنسین‌هایی که در محل کار می‌کنند مناسبند.
پاورمتر رومیزی (Bench-top OPM):
این نوع پاورمترها دقت بالایی دارند و معمولاً در آزمایشگاه‌ها استفاده می‌شوند.
پاورمتر یکپارچه با منبع نور (OLTS):
این دستگاه‌ها شامل یک منبع نور و یک پاورمتر هستند که امکان تست همزمان توان و افت سیگنال را فراهم می‌کنند.
پاورمتر PON:
این نوع پاورمترها برای تست توان Downstream و Upstream در شبکه‌های GPON و EPON طراحی شده‌اند.
پاورمتر High-Power:
این پاورمترها برای اندازه‌گیری توان لیزرهای پرقدرت در سیستم‌های CATV و DWDM استفاده می‌شوند.

برای کار با پاورمتر فیبر نوری، ابتدا باید دستگاه را روشن کرده و طول موج مناسب برای شبکه فیبر نوری خود را انتخاب کنید. سپس، کانکتورهای فیبر نوری را تمیز کرده و به پاورمتر و منبع نور متصل کنید. در نهایت، با استفاده از دکمه مرجع (Reference) یا صفر کردن دستگاه، میزان افت توان را اندازه‌گیری کنید و نتایج را ثبت نمایید.


مراحل کلی کار با پاورمتر فیبر نوری:
1. روشن کردن دستگاه:
پاورمتر را روشن کنید و منتظر بمانید تا آماده به کار شود.
2. انتخاب طول موج:
با توجه به نوع فیبر نوری خود (سینگل مد یا مالتی مد) و طول موج منبع نوری، طول موج مناسب را انتخاب کنید (معمولاً 850، 1300، 1310، 1550 یا 1625 نانومتر).
3. آماده سازی کانکتورها:
کانکتورهای فیبر نوری را با استفاده از کیت تمیزکننده فیبر نوری به دقت تمیز کنید تا از هرگونه آلودگی و گرد و غبار پاک شوند.
4. اتصال کابل‌ها:
یک سر کابل فیبر نوری را به پاورمتر و سر دیگر را به منبع نوری (Light Source) یا تجهیزات شبکه متصل کنید. اگر از کانکتورهای خاصی استفاده می‌کنید، از آداپتورهای مناسب برای اتصال استفاده کنید.
5. تنظیم مرجع (Reference):
برخی از پاورمترها نیاز به تنظیم مرجع دارند. برای این کار، کابل را به پاورمتر متصل کنید و با استفاده از دکمه مرجع (Reference)، مقدار توان را صفر کنید. این کار برای اندازه‌گیری دقیق افت توان مهم است.
6. اندازه‌گیری توان:
پس از تنظیم مرجع، پاورمتر توان نوری عبوری را اندازه‌گیری کرده و مقدار آن را بر حسب dBm نمایش می‌دهد.
7. ثبت نتایج:
نتایج اندازه‌گیری را در نرم‌افزار مدیریت تست یا به صورت دستی ثبت کنید.


نکات مهم:
تمیز کردن:
تمیز کردن کانکتورها قبل از هر بار اتصال به پاورمتر از اهمیت بالایی برخوردار است، زیرا آلودگی‌ها می‌توانند باعث ایجاد خطا در اندازه‌گیری شوند.
کالیبراسیون:
در برخی موارد، ممکن است لازم باشد پاورمتر را قبل از استفاده کالیبره کنید تا دقت اندازه‌گیری افزایش یابد.
انتخاب طول موج:
انتخاب طول موج مناسب برای نوع فیبر و منبع نوری مورد استفاده، از نکات کلیدی در اندازه‌گیری صحیح است.
محاسبه افت توان:
با استفاده از مقدار مرجع و مقدار توان اندازه‌گیری شده، می‌توانید میزان افت توان (Loss) را محاسبه کنید.
تفسیر نتایج:
نتایج اندازه‌گیری را با مقادیر استاندارد مقایسه کنید و در صورت وجود افت بیش از حد مجاز، علت آن را بررسی کنید.
با رعایت این مراحل و نکات، می‌توانید از پاورمتر فیبر نوری برای اندازه‌گیری دقیق توان نوری و تشخیص مشکلات احتمالی در شبکه فیبر نوری خود استفاده کنید.
