یو پی اس هایک ویژن مدل DS-UPS1000

مشخصات عمومی و ظرفیت توان دستگاه UPS هایک ویژن DS-UPS1000 – 1KVA

این دستگاه UPS از محصولات یرند هایک ویژن با ظرفیت نامی 1000 ولت‌آمپر (VA) و توان خروجی واقعی 600 وات (W) طراحی شده است. هدف اصلی آن تامین برق پایدار و بدون وقفه برای تجهیزات متصل در هنگام قطعی یا نوسانات شدید برق شهر است. در حالت عادی (AC Mode)، دستگاه قادر است با ولتاژ ورودی در محدوده 85 تا 150 ولت جریان متناوب (VAC) با تلورانس ±5 ولت و فرکانس ورودی 50 یا 60 هرتز کار کند. ولتاژ خروجی در این حالت در محدوده 102 تا 132 ولت جریان متناوب تنظیم و تثبیت می‌شود تا از آسیب به دستگاه‌های مصرف‌کننده جلوگیری شود.

اصطلاحا در بازار این UPS را، یو پی اس 1 کاوا هایک ویژن نام می برند.

عملکرد در حالت باتری و زمان انتقال دستگاه UPS هایک ویژن DS-UPS1000 – 1KVA

هنگامی که برق ورودی قطع می‌شود یا از محدوده مجاز خارج می‌گردد، دستگاه به صورت خودکار به حالت باتری (Battery Mode) سوئیچ می‌کند. در این حالت، ولتاژ خروجی در محدوده 110 تا 125 ولت جریان متناوب (در حالت بی‌باری) تامین می‌شود. فرکانس خروجی نیز با دقت بالا روی 50 یا 60 هرتز با حداکثر انحراف ±0.5 هرتز حفظ می‌گردد.

شکل موج خروجی در حالت باتری به صورت PWM (مدولاسیون پهنای پالس) است. نکته حائز اهمیت، زمان انتقال (Transfer Time) بسیار کوتاه بین حالت‌های AC به DC و بالعکس است که حداکثر 10 میلی‌ثانیه می‌باشد؛ این سرعت بالا تضمین می‌کند که تجهیزات متصل هیچ‌گونه وقفه‌ای در عملکرد خود احساس نکنند.

باتری و سیستم شارژ دستگاه UPS هایک ویژن DS-UPS1000 – 1KVA

این مدل UPS به یک باتری داخلی از نوع Lead-Acid با مشخصات 12 ولت و ظرفیت 9 آمپر ساعت (Ah) مجهز شده است. باتری قابلیت شارژ مجدد دارد و زمان معمول برای شارژ کامل آن پس از تخلیه، بین 10 تا 16 ساعت تخمین زده می‌شود. این زمان شارژ تضمین می‌کند که دستگاه پس از یک قطعی برق، در مدت زمان معقولی برای مواجهه با قطعی‌های احتمالی بعدی آماده شود.

سیستم‌های حفاظتی دستگاه UPS هایک ویژن DS-UPS1000 – 1KVA

به منظور افزایش ایمنی و طول عمر دستگاه و تجهیزات متصل، این UPS از مکانیزم‌های حفاظتی متعددی بهره می‌برد. این موارد شامل حفاظت در برابر اضافه‌بار (Overload Protection) که از آسیب به UPS در صورت کشیدن جریانی بیش از ظرفیت آن جلوگیری می‌کند، حفاظت در برابر تخلیه بیش از حد باتری (Discharge Protection) که عمر باتری را افزایش می‌دهد، و حفاظت در برابر شارژ بیش از حد باتری (Overcharge Protection) که از آسیب دیدن باتری در اثر شارژ طولانی‌مدت جلوگیری می‌نماید، می‌باشد.

نشانگرها و هشدارهای صوتی دستگاه UPS هایک ویژن DS-UPS1000 – 1KVA

وضعیت عملکرد دستگاه از طریق یک نشانگر LED به کاربر اطلاع داده می‌شود. رنگ سبز ثابت نشان‌دهنده کارکرد عادی در حالت برق شهر (AC Mode)، رنگ قرمز ثابت نشان‌دهنده فعال بودن حالت باتری یا در حال شارژ بودن (DC Mode)، و رنگ زرد چشمک‌زن نشان‌دهنده وضعیت اضافه‌بار (Overloading Mode) است.

علاوه بر این، دستگاه دارای سیستم هشدار صوتی (Alarm) است که در شرایط مختلف فعال می‌شود: صدای بیپ هر 10 ثانیه در حالت باتری/شارژ، صدای بیپ هر 1 ثانیه هنگام پایین بودن سطح شارژ باتری، صدای بیپ هر 0.5 ثانیه در حالت اضافه‌ بار، و صدای ممتد در صورت بروز خطا (Fault) در سیستم.

مشخصات فیزیکی و شرایط محیطی دستگاه UPS هایک ویژن DS-UPS1000 – 1KVA

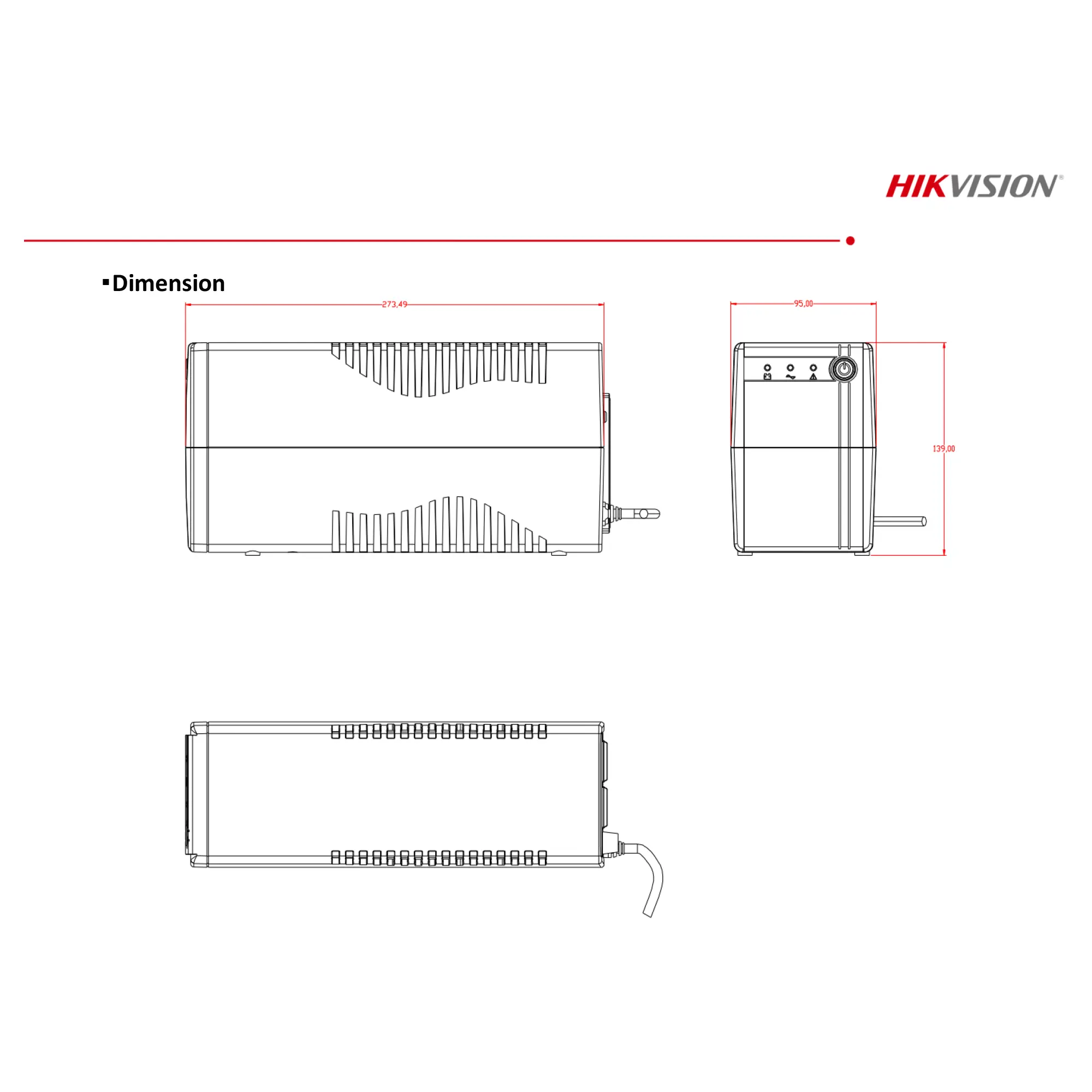

ابعاد فیزیکی این دستگاه UPS هایک ویژن مدل 1KVA برابر با 274 میلی‌متر طول، 95 میلی‌متر عرض و 139 میلی‌متر ارتفاع است.

وزن تقریبی آن به 5.4 کیلوگرم می‌رسد. این UPS برای کار در محیط‌هایی با دمای بین 0 تا 40 درجه سانتی‌گراد و رطوبت نسبی بین 30٪ تا 90٪ (به شرط عدم تراکم یا non-condensing) طراحی شده است.

شرایط نگهداری آن نیز باید در محدوده دمایی 10- تا 50 درجه سانتی‌گراد و رطوبت 20٪ تا 95٪ (بدون تراکم) باشد تا از عملکرد صحیح و طول عمر دستگاه اطمینان حاصل شود.
